Systemarchitektur – Überblick

🎯 Ziel dieses Kapitels

Dieses Kapitel gibt einen zusammenfassenden Überblick über die technische Gesamtarchitektur von MatchUp.
Es beschreibt die zentralen Komponenten des Systems, deren Verantwortlichkeiten sowie das Zusammenspiel zwischen Clients, Backend und externen Diensten.

Der Fokus liegt auf:

• den grundlegenden Architekturprinzipien
• den Hauptkomponenten des Systems
• der Kommunikation zwischen diesen Komponenten
• der Einbindung externer Abhängigkeiten

🧱 Architekturprinzipien

Die Architektur von MatchUp folgt klaren, bewusst gewählten Grundprinzipien.

Zentrale Leitlinien sind:

• Trennung von Verantwortlichkeiten zwischen Client, Server und Infrastruktur
• Zentralisierung der Geschäftslogik im Backend
• Zustandslose Kommunikation über klar definierte Schnittstellen
• Erweiterbarkeit durch zusätzliche Clients ohne Anpassung der Kernlogik

Alle Clients agieren als Konsumenten einer gemeinsamen API und enthalten keine fachlichen Entscheidungslogiken.

🧩 Hauptkomponenten

Das System besteht aus mehreren klar abgegrenzten Hauptkomponenten.

Frontend

Das Frontend stellt die grafische Benutzeroberfläche für Web- und Mobile-Nutzer bereit.

Es ist verantwortlich für:

• Darstellung von Sportplätzen und Sessions
• Nutzerinteraktion
• Weiterleitung aller Aktionen an das Backend

Die Umsetzung erfolgt als Flutter-Anwendung mit einer gemeinsamen Codebasis für alle Plattformen.

Backend

Das Backend bildet das fachliche und technische Zentrum des Systems.

Es übernimmt:

• Validierung und Durchsetzung aller Geschäftsregeln
• Persistenz der Daten
• Bereitstellung einer REST-API für alle Clients

Das Backend fungiert als Single Source of Truth für das gesamte System.

Datenbank

Die Datenbank dient der dauerhaften Speicherung aller systemrelevanten Informationen.

Gespeichert werden unter anderem:

• Nutzer
• Sportplätze
• Sessions
• Beziehungen zwischen Nutzern und Sessions

Direkter Zugriff auf die Datenbank ist ausschließlich dem Backend vorbehalten.

Bot-Anbindung

Die Bot-Anbindung stellt eine alternative, chatbasierte Benutzeroberfläche dar.

Der Bot:

• agiert als Client
• nutzt dieselbe REST-API wie das Frontend
• enthält keine eigene Geschäftslogik

Er ergänzt die klassischen Clients um eine niedrigschwellige Interaktionsform.

🔌 Kommunikation

Die Kommunikation zwischen allen Komponenten erfolgt über eine REST-basierte API.

Eigenschaften der Kommunikation:

• zustandslose Requests
• einheitliche Endpunkte für alle Clients
• JSON-basierte Datenformate
• serverseitige Validierung jeder Anfrage

Frontend und Bot sind technisch gleichwertige API-Konsumenten.

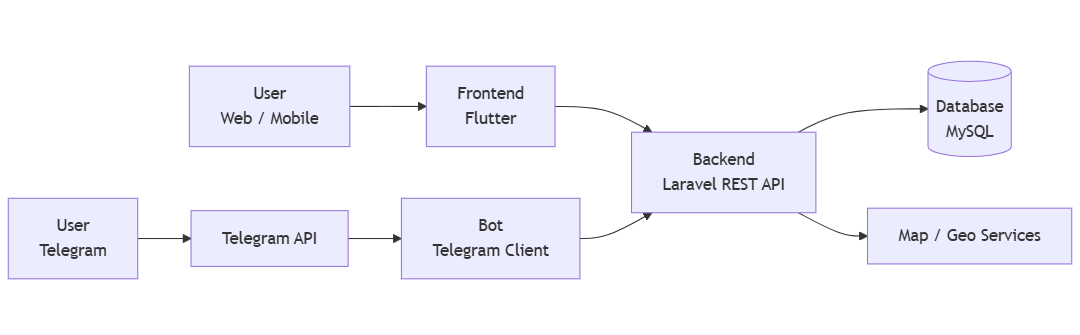

Architekturübersicht von MatchUp mit Frontend und Bot als Clients, angebunden an ein zentrales Backend mit Datenbank

🌐 Externe Abhängigkeiten

MatchUp integriert mehrere externe Dienste, die klar vom Kernsystem abgegrenzt sind.

Dazu zählen:

• Karten- und Geodaten zur Darstellung von Sportplätzen
• Hosting- und Infrastrukturkomponenten für Betrieb und Deployment
• Telegram API zur Anbindung des Bots

Externe Dienste liefern ausschließlich Daten oder Transportmechanismen und enthalten keine Geschäftslogik des Systems.
